RAILWAY AUTOMATIC SPRINKLER SYSTEM

레일 자동살수장치 설계
철도 자갈궤도 현장에 맞게

하절기 폭염에 따른 레일·자갈궤도 관리와 열차 운행 조건을 고려해
현장조사부터 수리계산, 설계도서 작성까지 지원합니다.

SMART ENG · RAILWAY

현장을 먼저 살펴야
적합한 살수 설계가 시작됩니다.

레일 자동살수장치는 철도 자갈궤도에 살수하기 위한 물 공급원, 펌프, 배관과 노즐을 현장 조건에 맞게 계획하는 설비입니다. 스마트이엔지는 관정 위치와 물탱크·펌프 설치 공간, 살수 구역을 검토해 설계 방향을 수립합니다.

FIELD SURVEY

설계 전 현장조사

설계 착수 전에 주요 위치와 조건을 협의하면 설계 변경을 줄이고, 현장에 맞는 설비 계획을 세우는 데 도움이 됩니다.

01

관정 위치 확인

취수 위치와 현장 여건을 확인하고 물 공급 계획의 기초를 정합니다.

02

설비 설치 위치

물탱크와 펌프를 설치할 공간 및 배관 경로를 검토합니다.

03

살수 구역·노즐 협의

살수 구간과 노즐 유형을 관계자와 미리 검토합니다.

안전조끼를 입은 담당자가 철도 자갈궤도 현장을 조사하는 모습
철도 작업 현장과 사전 조사 모습

현장 안전 확인 조사 위치와 일정은 운영기관 및 현장 관계자와 사전에 협의합니다.

DESIGN PROCESS

레일 살수 설계 절차

  1. 01현장조건 조사관정·설치공간·살수구간 확인
  2. 02설비 위치 계획물탱크·펌프·배관 위치 검토
  3. 03노즐·구역 검토살수 범위와 급수 조건 협의
  4. 04수리계산·펌프 선정구역별 유량과 양정 검토
  5. 05설계도서 작성도면·내역서·설계서 정리

관정 위치나 노즐·살수 구역이 변경되면 배관 및 수리계산 등 설계 검토가 달라질 수 있으므로 주요 조건은 설계 초기에 확인합니다.

DESIGN CONSIDERATIONS

주요 설계 검토 항목

설계 항목은 한눈에 비교하고, 참고 이미지는 아래에서 크게 확인할 수 있도록 분리했습니다.

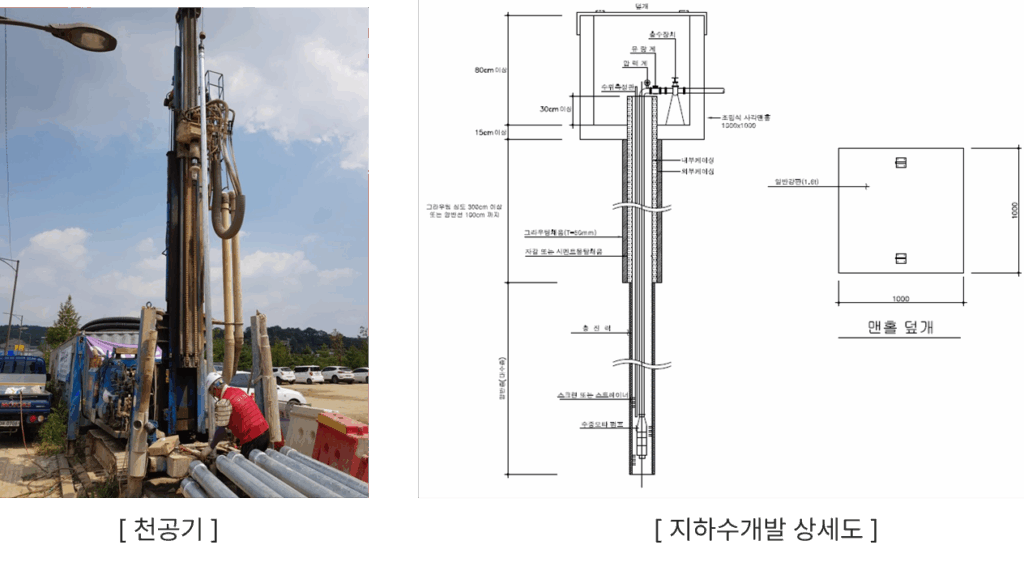

01 / WATER SOURCE

관정·급수 계획

취수 위치와 살수 구역에 필요한 급수량을 검토합니다. 현장 여건에 따라 추가 급수원 검토가 필요할 수 있습니다.

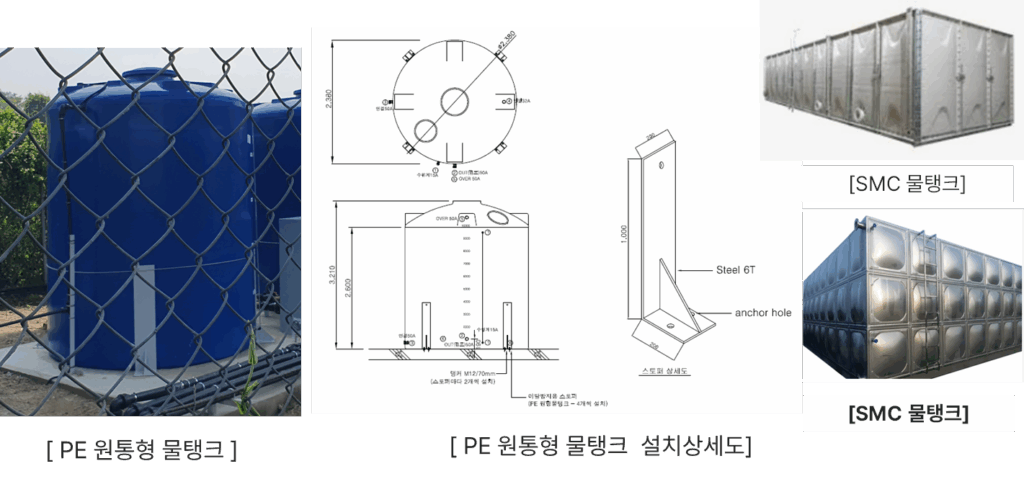

02 / WATER TANK

물탱크 구성

PE 원통형 또는 SMC·STS 조립식 탱크를 검토하고, 살수 시간과 급수 여건에 맞춰 용량을 정합니다.

기존 자료의 사양 예시PE 원통형 10톤 · 유효 담수율 약 90%수면고 2,600mm · 전고 3,210mm · 직경 2,380mm

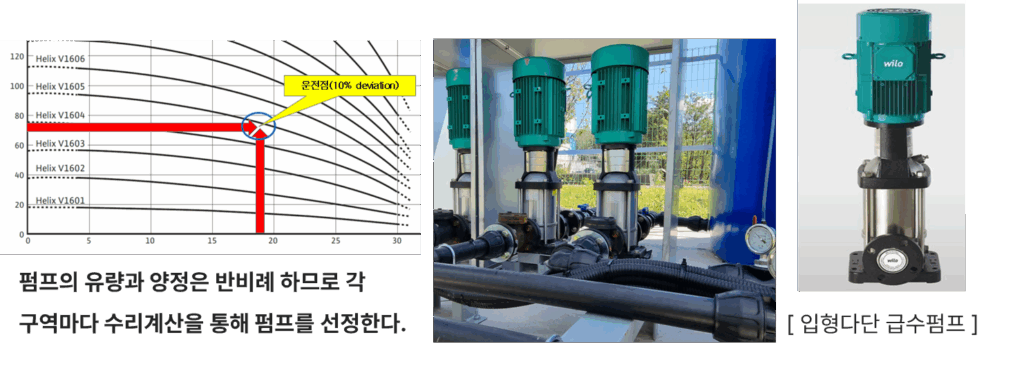

03 / PUMP & HYDRAULICS

살수펌프·수리계산

입형다단펌프를 기준으로 구역별 살수 조건과 토출량(Q), 양정(H)을 검토합니다.

  • 용량 부족 시 필요한 구간까지 살수가 어려울 수 있습니다.
  • 용량 과다 시 급수·저장 여건을 넘는 물 사용이 발생할 수 있습니다.

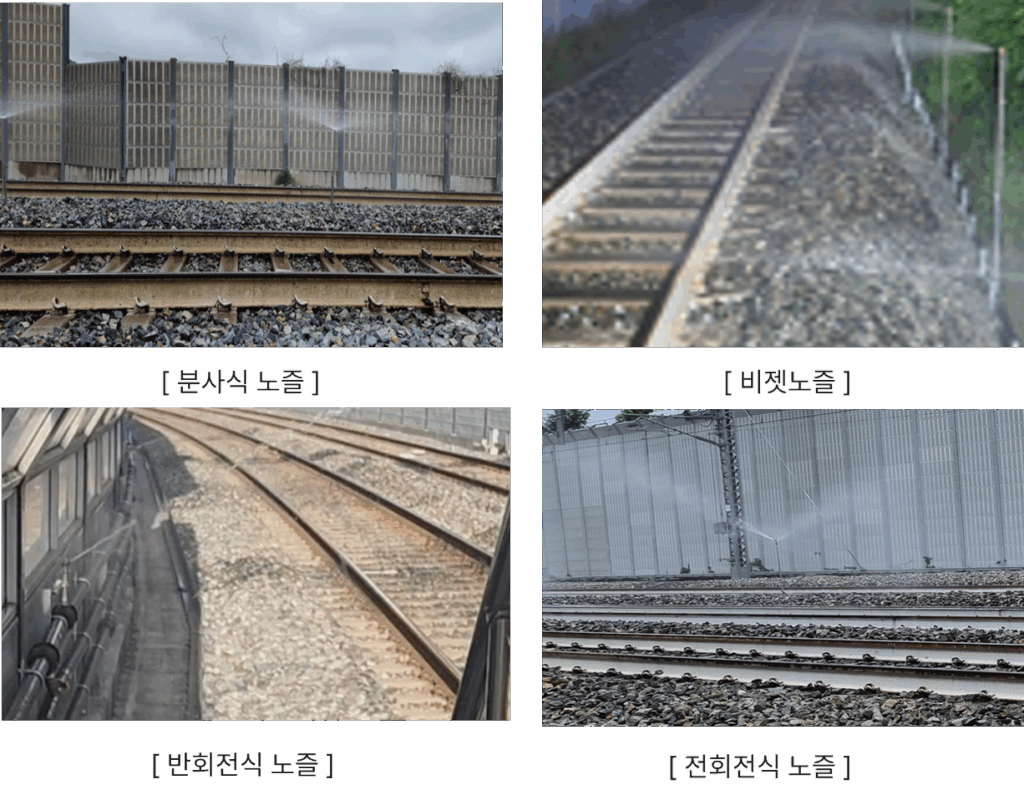

04 / NOZZLE

현장 맞춤 노즐

살수 범위와 급수 조건을 고려해 적합한 노즐 유형을 선정합니다.

분사식비젯*반회전식전회전식
* ‘비젯’은 기존 이미지 표기이며, 게시 전 공식 명칭 확인이 필요합니다.
DESIGN DELIVERABLES

검토 결과를 설계 자료로 정리합니다.

현장 및 설비 검토 결과를 바탕으로 레일 자동살수장치 설계도면, 공사 내역서와 설계서를 작성해 프로젝트 진행에 필요한 자료로 제공합니다.

FIELD FIRST

합리적인 설계는 현장을 정확히 아는 것에서 시작됩니다.

합리적인 설계를 수행하기 위해서는 설계자가 현장 특성을 정확히 파악하고, 현장조사에 충분한 시간을 들여야 합니다. 안전사고 예방을 위해 열차감시원과 열차운행안전관리자의 배치 등 필요한 안전조치도 사전에 확인해야 합니다.

SMART ENG

철도 자갈궤도와 현장 조건을 고려한
레일 자동살수장치 설계를 지원합니다.
